WS2812系列是一款智能控制LED光源，其控制电路和RGB芯片集成在5050封装内。
内部包含智能数字端口数据锁存器和信号整形放大驱动电路，有效保证像素点光颜色高度的一致性。
数据传输协议采用单NZR通信模式。像素上电复位后，DIN端口接收来自控制器的数据，第一个像素采集初始24位数据后发送至内部数据锁存器，
其余数据经内部信号整形放大电路整形后，通过DO端口发送至下一级像素。每个像素传输后，信号缩减至24位。像素采用自动整形传输技术，使得像素级联数量不受信号传输的限制，仅取决于信号传输速度。
该LED具有驱动电压低、环保节能、亮度高、散射角大、一致性好、功耗低、寿命长等优点。集成在LED中的控制芯片
电路更加简洁，体积更小，安装更便捷。
产品升级
WS2812B是基于WS2812开发的新一代产品。它不仅
继承了WS2812的所有优点，而且从机械结构到内部结构都对IC进行了改进，
进一步提升了稳定性和效率。
1. 安全性能对比

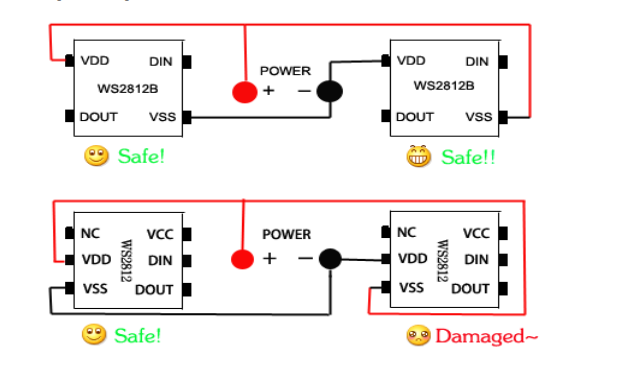

与WS2812相比，WS2812B增加了反接保护电路。它可以确保电源反接不会损坏产品，
从而提高产品的稳定性。
图示：
WS2812 与 WS2812B LED 灯带比较表
| 物品 | WS2812 | WS2812B |
|---|---|---|
| 电压 | 5V | 5V |
| LED 类型 | 5050 | 5050/2020 |
| LED数量/米 | 30 灯/60 灯 | 30 颗灯/60 颗灯/144 颗灯/200 颗灯 |
| IC类型 | 内置 | 内置 |
| 断点续传 | 不 | 不 |
| 颜色通道 | 红、绿、蓝 | 红、绿、蓝 |
| 散热 | 正常+ | 更好++ |
| 反接保护电路 | 不 | 是的 |
| PAD 号码 | 6 针 | 4 针 |
| 亮度 | 正常+ | 更高++ |
| 颜色均匀性 | 正常+ | 更好++ |

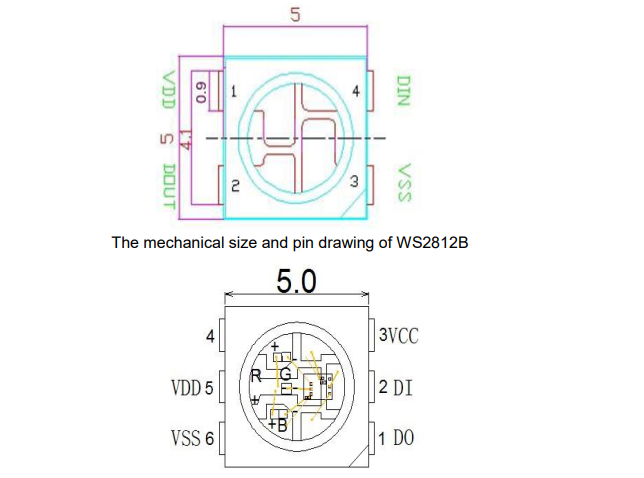

通过图纸对比，不难发现WS2812B与WS2812尺寸一致，
但前者的引脚数减少到4个，相邻引脚之间的间距减小，
导致短路等问题，从而限制了电路应用范围。芯片的电源引脚 (VDD) 和 VSS 呈对角线排列，在 PCB 布局中，铜箔承载电源的区域，电源和地线可以非常宽，功率容量更大，稳定性更高。
3. 亮度更高。
WS2812B 的一个突出优势是，其 RGB 芯片的亮度更高，色彩均匀性也优于 WS2812。
4. 内部结构改进。
WS2812B 的内部结构比 WS2812 更优。经过结构改进，控制电路和 RGB 灯珠分离，散热性能更佳。
两个模块独立工作，互不影响，线路间距更短，工作稳定性也优于以往。
WS2812 与 WS2812B：相似之处
- IC内置：电路更简单，安装更方便。
- 单独寻址 LED 灯：一个 LED 是一个可控点，您可以随意控制每个 LED 的颜色和亮度。
- WS2812B/WS2812 没有中断以继续运行。
- LED 都是 RGB 颜色：每个 LED 有三个颜色通道 (R、G、B)。
- 仅在 DC5V 上工作：使用 5V 控制器和 5V 电源运行 WS2812 LED 灯带和 WS2812B LED 灯带。
- 您可以使用控制板（Arduino UNO/Raspberry Pi） DIY 控制 WS2812/WS2812B LED 灯或使用兼容的 SPI 控制器来控制颜色和亮度变化。
